特點：

1.可信的數據輸出

由于其寬場相關孔徑共聚焦技術，Smartproof 5能夠有效地減少獲取分析結果的時間，從而能夠保證高分辨率的同時也能夠實現快速成像。

蔡司優異的光學系統和可靠部件讓用戶有效率地進行各種應用。

搭配ConfoMap軟件——蔡司版本的Mountains-Map——測量軟件中的黃金標準。

您可以根據國際標準來分析您的數據并獲取相關分析報告。

2.引導式工作流程

由于其簡易的操作系統和工作流程，Smartproof 5尤其適合研究生產和過程控制。

易學的檢查流程和面向工作流程的圖像用戶界面（GUI）指導用戶進行重復性任務。

?在結果精確、可追溯的基礎下，確保用戶能夠獨立完成數據獲取。

3.高集成度和穩固設計

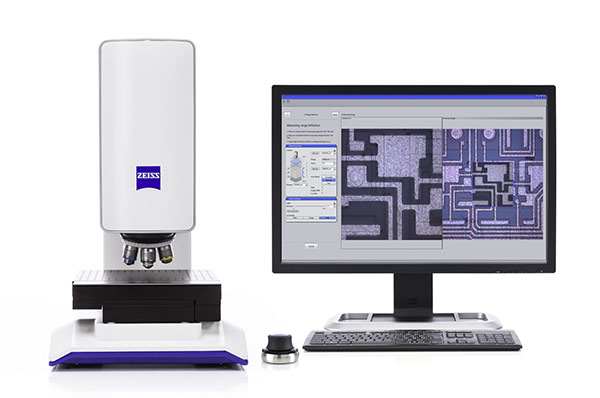

得益于高度集成系統：光學元件，電子部件以及照相機都封裝在顯微鏡中。

Smartproof 5 的實用穩固結構讓其有效地防止振動。

技術參數：

1. 波長：405nm

2. 分辨率：120nm

3. Z軸*小步進精度：1nm

4. 成像速度：常規共聚焦的2-3倍

5. 物鏡：2.5x-100x

6. 高度掃描范圍：高達5mm

7. 載物臺：150mm×150mm超大行程

8. 控制系統：Smartproof 5應用軟件

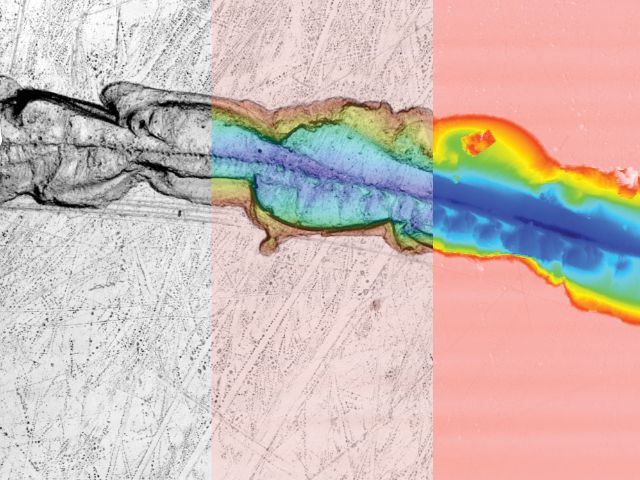

9. 圖像處理和數據測量：

2D：距離，高度，角度，構造元素，基于ISO 4287的輪廓粗糙度

3D：水平距離，3D距離，高度，角度，構造點，面積，體積，基于ISO 25178的面粗糙度

其他：水平調整，形狀去除，濾波，去噪，報告

應用：

1. 汽車制造：研究活塞的摩擦磨損、特殊要求的部件表面粗糙度測量、焊接組件及接縫處的角度測量

2. 航空航天工業：評價橡膠密封圈的磨損、特殊要求表面 的粗糙度分析

3. 醫療器械：植入器官的表面測量

4. 微光學/機械制造：敏感精密光學部件的表面測量、精密機械部件的精密幾何測量

5. 電子：導線的幾何量測量(寬度，厚度等)、焊接結點的質量過程控制

6. 造紙：紙張以及印刷品的表面測量
